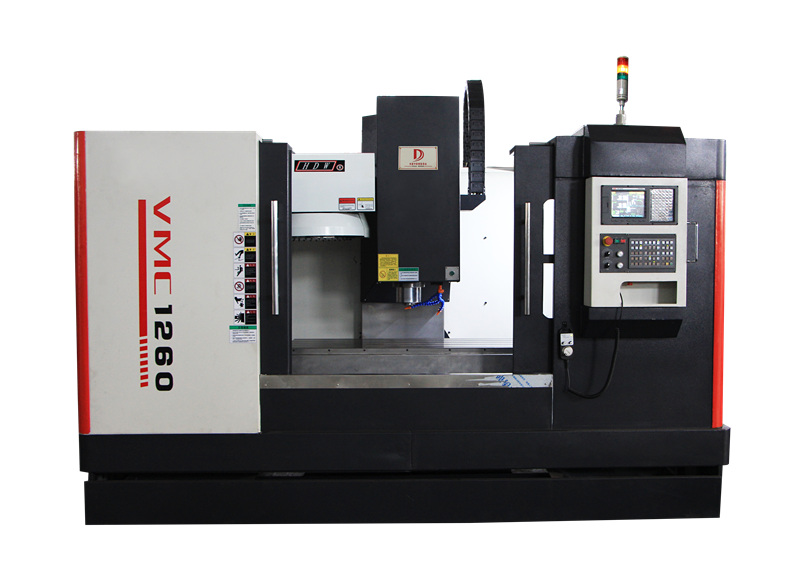

VMC1260加工中心由主機、數控系統、電氣控制系統、自動潤滑系統、冷卻系統、 全封閉防護罩、自動排屑裝置(選配)等組成。本機床具有 X、Y、Z 三個聯動軸, 在一次裝夾中可連續完成銑、鉆、鏜、擴、鉸、內外螺紋加工等多種工序的粗、精加工, 適用于加工各種精度高、工序多、形狀復雜的零件,為用戶提供復雜零件加工快捷、完美 的一體化解決方案。
● 1260加工中心的鑄件均采用樹脂砂鑄件,且經過兩次人工時效處理,穩定性好。
● 機床導軌采用寬包容窄導向的設計原則,導軌淬火磨削,硬度可達HRC52以上,與其相配的導軌面貼塑,采用集中潤滑,機床運動平穩,精度保持性好。
● 進給系統采用直聯式精密滾珠絲桿傳動,英國雷尼紹公司激光核準儀進行間隙補償,定位精度及重定位精度高。
● 與強化導軌相結合的立柱導軌均采用耐磨貼塑處理,大大降低導軌間的摩擦力,消除了導軌可能產生的爬行現象,提高了機床的運動精度。
● 本機床主軸電機通過特殊的同步齒型帶與主軸皮帶輪聯接完成主傳動系統。
●換刀裝置采用品牌凸輪機械手式刀具交換裝置,可實現調整刀具交換,刀庫驅動和機械手驅動均采用伺服電機,大大簡化了傳動系統的機械結構,有效地提高了刀具交換系統的可靠性,節約了換刀時間。
● 液體冷卻采用與機床主體分離的冷卻液箱(泵),便于冷卻液的更換。
● 用間歇集中潤滑,機床運動平穩,精度保持性好。
● 整機采用三維造型設計,美觀大方。
VMC1260加工中心參數
| 機型專案 | 單位Unit | VMC1260 |
| 工作臺尺寸 | mm | 600*1200 |
| X/Y/Z軸行程 | mm | 1200/600/600 |
| 主軸端至工作臺距離 | mm | 130-880 |
| 主軸中心至立柱距離 | mm | 680 |
| 工作臺最大負重 | kg | 1000 |
| 工作臺T型槽 | mm | 5-18-120 |
| X/Y/Z軸快速進給 | m/min | 48/48/24 |
| 定位精度 | mm | ±0.0075 |
| 重復定位精度 | mm | ±0.005 |
| 最小定位單位 | mm | 0.001 |
| 主軸最高轉速 | rpm | 8000 |
| 主軸端錐度 | mm | BT40/150 |
| 圓盤式刀庫 | pcs | BT40-24T |
| 控制器系統 | / | 日本FANUC |
| 主軸電機功率 | KW | 11 |
| 主軸電機扭力 | nm/ | 35.8 |
| X/Y/Z電機扭力 | nm | 20/20/20 |
| 氣壓要求 | Kg/Cm2 | 6 |
| 電力消耗 | kva | 20 |
| 機床重量 | Kg | 10600 |
| 外形尺寸約 | mm | 3350*2600*3000 |
