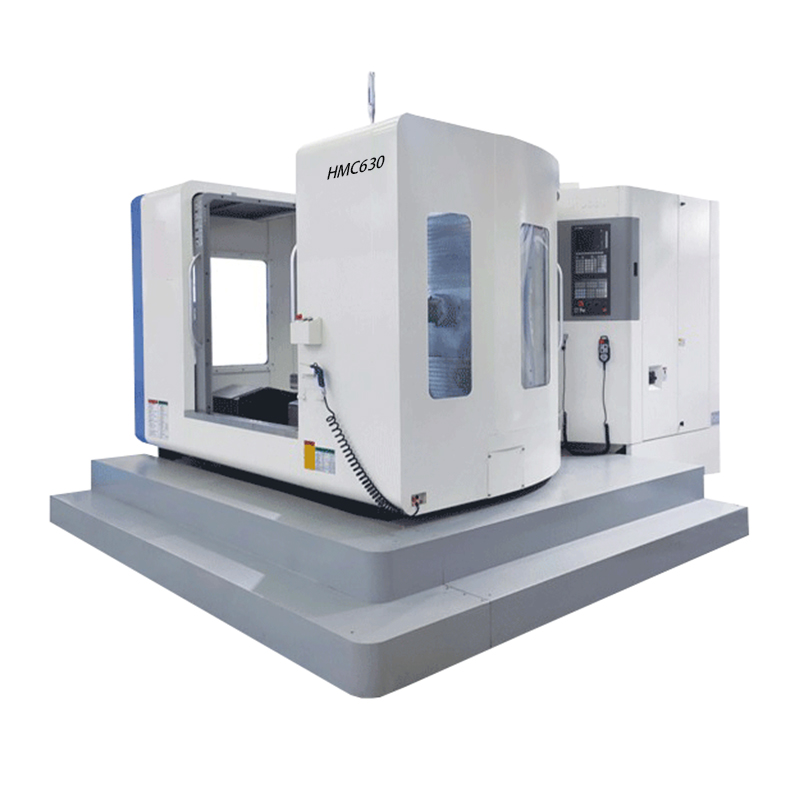

◆機床為倒“T”字型結構,底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構,在內部分布著網狀結構的加強筋,保證了基礎件的高剛性和抗彎減震性能;基礎件采用樹脂砂造型并經過時效處理,確保機床長期使用精度的穩定性,為機床性能的穩定性提供了保障;

◆ X軸(左右)、Z軸(前后)為55寬重載型滾柱式直線導軌,Y(垂直)為55寬超重載滾柱式直線導軌。

◆X、Y、Z三個方向進給采用大螺距高精度高強度的滾珠絲杠(Ø50×12),進給速度高;伺服電機利用彈性聯軸器與絲杠直聯,進給伺服電機直接將動力傳遞給高精度滾珠絲杠,保證機床的定位精度;

◆ 絲杠支承采用絲杠專用軸承并預拉伸結構,大大降低了機床長時間運轉中熱變形對精度的影響;

◆ 采用高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速最高達6000rpm,為適應低速重切削,主軸實際輸出最高轉速2000rpm;

◆ X、Y、Z三個方向?qū)к�、絲杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;

◆ 主軸箱裝有自動平衡系統,可動態平衡主軸箱體的自重,保證機床了的加工精度;

◆ 采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;

◆ 機床配套CNC控制系統,功能齊全、操作簡便,精度穩定、可靠。
